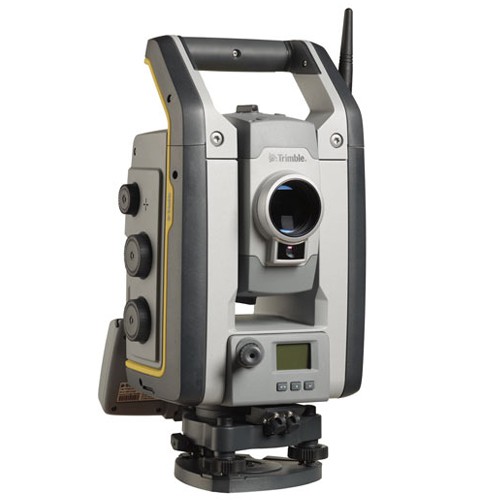

Trimble S7 tahimetrs
Trimble S7 robotizētais tahimetrs apvieno skenēšanu, fotogrammetriju un uzmērīšanu vienā jaudīgā risinājumā. Tagad jums ir nepieciešams tikai viens instruments, lai veiktu visu veidu mērījumu darbus. Trimble S7 robotizētais tahimetrs sadarbībā ar lauka programmatūru Trimble Access un ofisa programmatūru Trimble Business Center ļauj izveidot 3D modeļus, augstas precizitātes vizuālo dokumentāciju, iegūt punktu mākoņus un daudz ko citu. Tā ir maksimālistiska sistēma efektīvam mērniecības darbam, kas apvieno SureScan, Trimble Vision™, FineLock™, DR Plus, SurePoint, MagDrive un citas tehnoloģijas. Jūs apkoposiet datus ātrāk un precīzāk nekā iepriekš.
Trimble MagDrive™ elektromagnētiskā tehnoloģija nozīmē mazāk kustīgas daļas, kas samazina uzturēšanas izmaksas. Trimble SurePoint nodrošina precīzi norādīto mērījumu, aktīvi koriģē nevēlamas kustības, piemēram, vēja, vibrāciju, un statīva iegrimšanu. Trimble DR Plus EDM tālmērs ļauj mērīt ar mazāk stacijām.Trimble Vision tehnoloģija nodrošina tiešraides video pārraidi kontorlierī, lai vieglāk būtu kontrolēt tahimetra darbības. Trimble FineLock nodrošina, ka instruments veicot monitoringu starp vairāk prizmām uzvizē uz pareizās prizmas (attālums 20 – 700 m).
Trimble S7 robotizētā tahimetra priekšrocības:
- Mērniecība, fotogrometrija un 3D skenēšana vienā risinājumā.
- Trimble Vision tehnoloģija nodrošina tiešraides video pārraidi kontorlierī, lai vieglāk būtu kontrolēt tahimetra darbības, darbības vietas dokumentācijai un fotogrammetriski mērījumi.
- Trimble DR plus tālmērs lielākiem attālumiem un augstākai precizitātei.
- Trimble Sentinel reāllaika iekārtu uzraudzība.
- Pilnīgs "no lauka-līdz birojam" risinājums ātrai datu ieguvi un apstrādei.
- Teicama prizmas atrašana ar GPS Search palīdzību;
- Aprīkots ar ActiveTracking tehnoloģiju, kas ļauj strādāt ar aktīvo prizmu un nodrošina tahimetra ātrāku un nepārtrauktu pieķeršanos pie prizmas un neļauj pieķerties pie citām prizmām.
- Intergrētā mērīšana ar Trimble GNSS uztvērējiem.
Tehniskā specifikācija:
| Leņķa mērījumu precizitāte | |
|---|---|
| Precizitāte | 1" / 2" / 3" / 5" |
| Leņķa nolasījums | 0,1" |
| Automātiskais līmeņa kompensators | Divasu |
| Kompensatora precizitāte | 0,5" |
| Kompensatora distance | ± 5,4' |
| Talmēra precizitāte | |
| Precizitāte (σ) | |
| Ar prizmu | 1 mm + 2 ppm |
| Ar prizmu (sekošanas režīms) | 4 mm + 2 ppm |
| DR (lāzers) standarta | 2 mm + 2 ppm |
| DR (lāzers) sekošanas režīms | 4 mm + 2 ppm |
| DR Extended Range (pagarinot attālumu) | 10 mm + 2 ppm |
| Mērījumu laiks | |
| Ar prizmu | 1,2 s |
| Ar prizmu (sekošanas režīms) | 0,4 s |
| DR (lāzers) standarta | 1 - 5 s |
| DR (lāzers) sekošanas režīms | 0,4 s |
| Mērījumu attālums | |
| Ar prizmu | 2500 m |
| Ar prizmu ("Long Range") | 5500 m (maks.) |
| Minimālis | 0,2 m |
| DR (bezatstarotāja) režīms | |
| Laba vai normāla redzamība: zems vai vidējs dabiskais apgaismojums, neliela refrakcija |
90% virsmas atstarošanas spēja - 1300m 18% virsmas atstarošanas spēja - 600m |
| Sarežģīti apstākļi: migla, objektu tieši apgaismo saule, spēcīga refrakcija |
90% virsmas atstarošanas spēja - 1200m 18% virsmas atstarošanas spēja - 550m |
| Atstarojoša uzlīme/plāksne 20mm | 1000m |
| Minimāli | 1 m |
| DR paplašinātais diapazons Balta šķīvis (90%) |
2200m |
| EDM (DR Plus) tālmēra stara novirze | |
| Horizontāli | 2cm/100m |
| Vertikāli | 4cm/100m |
| Servo sistēma | |
| MagDrive servo tehnoloģija | |
| Rotācijas ātrums | 115⁰ / s |
| Fāzes nobīde (180⁰) Pagriežot vajadzīgajā pozīcijā caur |
2,6 s |
| H un V vadības skrūves | Bezgalīgas ar Servo motoru palīdzību |
| Cita specifikācija | |
| Centrieris | Integrēts optisks |
| Teleskops | Palielina 30x, fokusē no 1,5 m, ar standarta autofokusu |
| Darba laiks ar vienu bateriju | 6,5 stundas |
| Darba laiks ar trīs baterijām | 20 stundas |
| Svars (instrumenta) | 5,5 kg |
| Savienojumi | USB, seriāls, Bluetooth |
| Darba temperatūra | –20º C - +50º C |
| Darba aizsardzības klase | IP65 |
| Lāzera klase | 2 klase |
| Apsardzība | Trimble Sentinel |
| Robotiskie mērījumi | |
| Autolock un Robotic efektīvais attālums | Pasīvā prizma - 500m -700m Trimble MultiTrack prizma - 800m Trimble Active Track 360 prizma - 500m |
| Autolock tēmēšanas precizitāte 200m (σ) | līdz 2 mm |
| Minimālais attālums, lai atrastu mērķi | 0,2 m |
| Izmantotā radio veids | 2,4 GHz |
| Mērķa atrašanas laiks (vidēji) | 2-10 sekundes |
| "GPS Search/ GeoLock" | |
| GPS Search/ GeoLock | 360º vai norādīts izmēra meklēšanas lauks |
| Risinājuma aprēķināšanas laiks | 15-30 sekundes |
| Pārskaitīt laiku | Mazāk kā 3 sekundes |
Datu lapa ar tehnisko specifikāciju pieejama šeit
